安规检测

测试目的：

使用者可能接触的区域，如电源的输出端子，使用测试手指不能桥接到有能量危险的地方

测试方法：

1.将测试产品所有输出负载接上电子负载。
2.若测试产品输入为交流，测试时接上交流电源，测试时以标签上标示电压的1.1倍做为测试电压，再慢慢调节电子负载的阻抗，使其得到最大输出电压（既空载电压），最大电流（既崩溃电流，且此电流要能坚持1分钟），最大功率（既相对应的电流与电压的乘积）。
3.若测试产品输入为直流，测试时接上直流电源，测试时电源的电压为标签上的标示电压的1.2倍，再依步骤2的程式得到最大输出电压（既空载电压），最大电流（既崩溃电流，且此电流要能坚持1分钟），最大功率（既相对应的电流与电压的乘积）。

判定方法：

此测量仅提供安规负责人参考，但最大功率不能超过240VA，若超过240则表示此有能量危险，请立即告知案件工程师。

注意：

1.当负载增加而电压降低且低于2V时，认为该时的能量的安全的，则在电压降至2V前选择最大的功率(能坚持1分钟).
2.当电压降至2V，还需加负载直到测出最大电流（短路电流）.

测试目的：

當AC電源插頭拔出時(如電源插頭的兩端)，產品的設計不得使連在初級電路的X電容所儲存的電量發生電擊危險.

测试方法：

1.测试产品所有输出负载不要接上负载.
2.将测试产品输入端接上治具的输出插座，再将示波器接上治具量测端子，然后将电源接上治具的输入插座，测试时测试电压以标签上的标示电压的1.1倍做为测试条件，量测一次放电时间.
3.先让开关处于ON状态，然后迅速使得开关处于OFF状态，用示波器抓两种状态同时都存在的波形，即电容储存的最高电压值的波形（见图四示波器中的波形），然后调节示波器先找到开关断开前最高电压值，先找到开关断开后1S处的电压值：参考图4.

判断方法：

放电测试时间是判断的关键，如果从X电容储存的最高电压值开始放电，必须于1秒内放电到电压值的37%一下，否则请通知案件工程师做处理.

测试目的：

确认产品的输出端子所输出的能量是否为一个限功率源，若是，则其供电的产品也以使用HB等级的材料，不需要防火外壳。

测试方法：

1.将测试产品所有输出负载接上全载;
2.若产品输入为交流，测试时接上交流电源，测试时以标签上标示电压的1.06倍的电压作为为测试电压，再调整电子负载，自行制定一个幅度每过一分钟加大负载电流一次，直至测试产品崩溃为止，再测试过程中记录最大电压，崩溃电流，最大功率，此测试须做正常与异常测试：参考图5.1（此异常测试就是短路光耦或者限流电阻后​​再做此测试）
3.如果测试产品输入直流电源，请把输入电源换成直流，再依步骤2的程式进行测试；

判定方法：

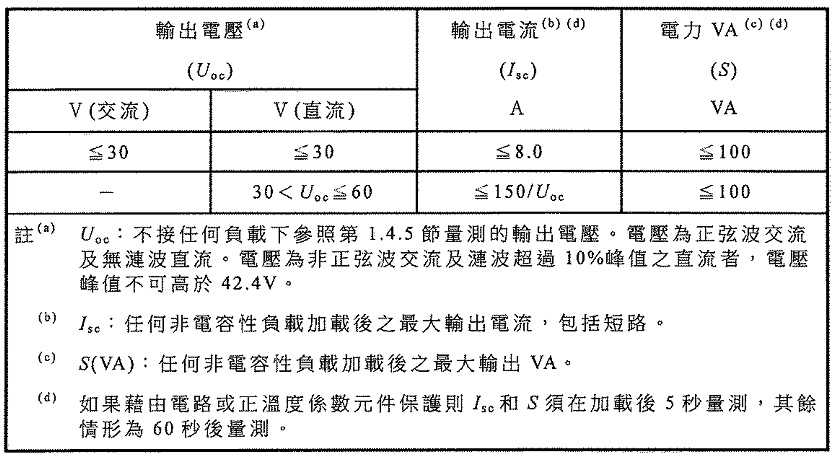

1.若测试产品依靠内部固有回路作保护，请参考表2B

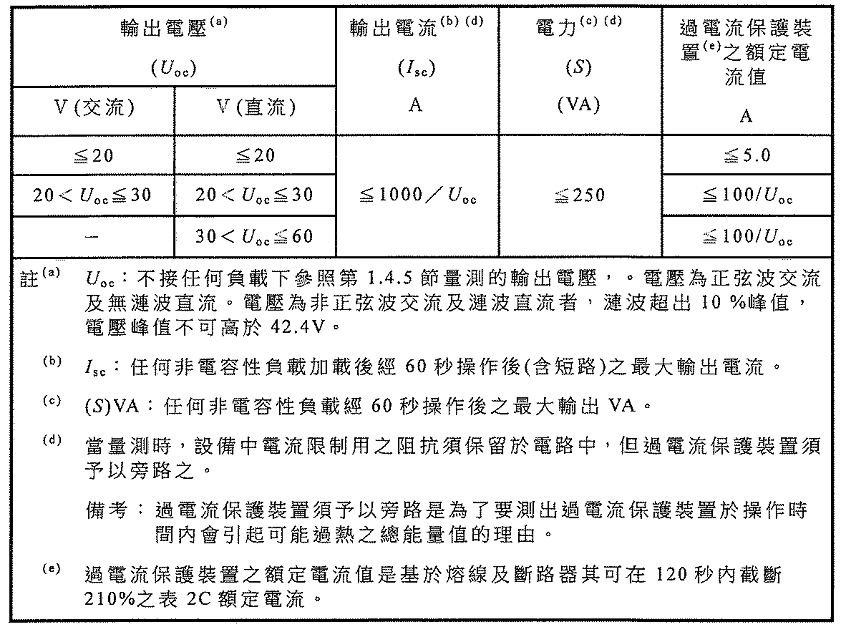

2.若测试产品依靠外部零件作保护，请参考表2C

测试目的：

检验产品的金属外壳或接地部件是否有良好的接地功能，以确认其是否可以当作一重接地保护功能使用。

测试方法：

1.此测试是针对一类产品所做的测试，将测试产品需要做接地测试的位置接上仪器:参考图8.1
2.欧规测试电流为额定电流的1.5倍（25A），时间为60秒（欧规），美规测试电流为额定电流的2倍(40A)，时间为120秒（美规）测试时产品的电压降不可超过12V.
3.记录其接地阻抗和电压降. 参考图8.1

判定方法：

不管美规还是欧规阻抗都不可超过0.1Ω或压降不超过2.5V

测试目的：

类比产品长时间工作在恶劣的环境下会不会发生绝缘崩溃而产生电击危险.

测试方法：

将测试产品或零件放置在恒温恒湿箱中，恒温恒湿箱设定湿度为91%~95%，温度为20℃ ~30℃，时间为48小时，在此条件设定期间，零元件和附属组建组合不应通电，测试完成后立即做耐压测试. 参考图9.1

判定方法：

测试完成后作耐压测试不可以有绝缘崩溃.

测试目的：

产品外壳应具有足够的机械强度，其结构应得以​​承受在使用是可能遭遇的各种情况。

测试方法：

用一个直径为50mm重量为500g的铁球，由1300 mm高度自由落体到测试产品的外壳上.参考图15.1

判定方法：

测试后测试产品外壳不可造成使用者接触到裸露零件并且还要符合绝缘要求.

测试目的：

产品在正常使用时，产品的零元件的物料，外壳等不得超出标准所界定的安全数值之外，以确认产品不会有热的危险.

测试方法：

1.将测试产品所有输出负载接上全载.
2.若测试产品输入为交流，测试时接上交流电源，测试时以标签上标示电压的1.1或1.06倍和0.9倍的电压，做为温升测试的电压条件.
3.若测试产品输入为直流，测试时接直流电源，测试时以标签标示的电压为测试条​​件.

判定方法：

所测出来的温度不能超过温度限定值.

测试目的：

检验热缩性材料，在高温的情况下是否会有变软变形的情况.

测试方法：

1.对于直接接触危险电压的热缩性材料，取出一小片试片置于图A的球压测试治具上（依据IEC60695-10-2），于烤箱中烤1小时，温度设定取决于此塑胶元件所存在的零元件，于温升测试时量的最大温升值+客户定的操作温度-测试室温+15℃，但是不得小于125℃.试片置于1小时后取出，并迅速将试片冷却，用游标卡尺量试片上凹陷的区域.
2.判断方法：凹陷的区域直径不可以超过2mm.

测试的目的：

人触碰到可接触的部分，如外壳，端子是否有被电击的危险

测试的方法：

1.将测试的产品所有的输出（OUTPUT LOAD）都不接上负载，并将测试的产品上的Y-Cap换成最大容值，然后接上TOUCH CURRENT的治具和测试仪器.
2.若测试产品输入为交流（AC），测试时接上交流电（AC SOURCE），测试时以标签上的标示电压（INPUT VOLLTAGE）的+10%，电压作为测试的条件。

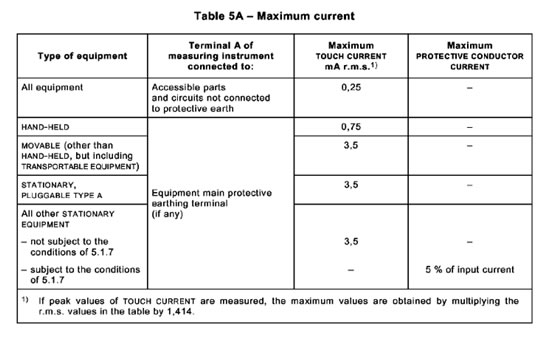

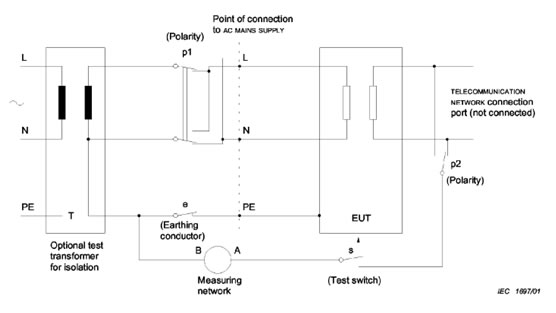

3.若测试产品输入为直流（DC）,测试时接上直流电源（DC SOURCE）。测试时以标签上的标示电压作为测试条件，量测产品接触电流。 （量测点必须选择使用者可以接触的地方对Line或Neutral.参考图19.1A

测试目的：

产品在不正常工作的条件下是否会发生七大危险(如火，电击，能量，爆炸，化学，机械，辐射等安规危险).

测试方法：

1.先将测试样品所有的输出接上全载.
2.若测试产品输入为交流（AC），测试时接上交流电源（AC source），测试时以标签（marking）上标示的电压（input voltage）的+10%，- 10% or +6%电压。作为测试条件，温升纪录器的热藕线粘贴于变压器上，挑选我们要做的异常测试的零件（一般来说会选择作完异常测试后会造成绝缘崩溃，绝缘距离减少，温升过高等等…..），开始对零件做异常测试（短路或开路），纪录输入电流（input current），温升，测试的时间，状态，测试的结果，做完异常测试后做耐压测试.
3.若测试的产品输入为直流（DC），测试是接上直流电源（DC source），测试时以标签（marking）上的标示电压（input）为测试的条件，温升纪录器的热藕线粘贴于变压器上，挑选我们要做异常测试的零件（一般来说会选择作完异常测试后会造成绝缘崩溃，绝缘距离减少，温升过高等等。。。。） ，开始对零件做异常测试（短路或开路），纪录输入电流（input current），温升，测试的时间，状态，测试的结果，做完异常测试然后做耐压测试.

判定方法：

测试完成后不可造成绝缘崩溃，绝缘距离减少，温升过高.

测试目的：

考虑产品是否有足够的电气强度.

測試的方法：

1.先将测试产品一次侧，二次侧与接地分开连接，若为零件类（例如Transformer….etc）则将同一次侧的pin脚接在一起.

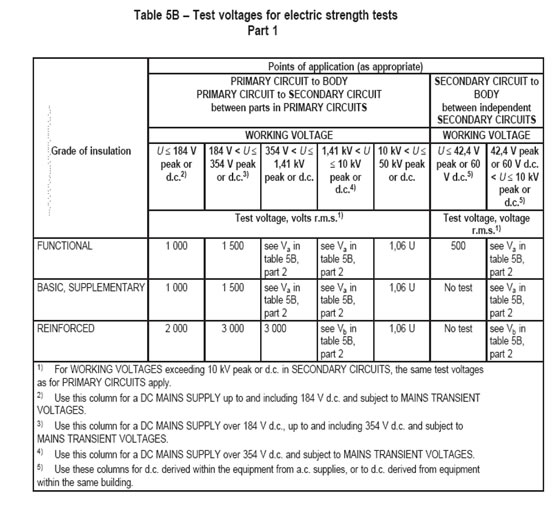

2.依照产品所需的绝缘特性与实际量测的工作电压对照下列的表找出测试电压，然后接上耐压的仪器，依测试电压测试.

判定方法：

测试完成或是进行中不可有绝缘崩溃的情形

测试目的：

在正常使用下，部件或產品不應失去穩定而危及使用者和維修人員的安全。

测试方法：

1.如果测试产品使用时是放于桌上或者是经常移动的。
2.将测试产品置于一个水平面成10ºC角的倾斜面上，进行测试时产品上的所有门或抽屉等都要处于最不利的位置；
3.如果是放置于地板上的产品，且产品重量超过25Kg ,以相等于测试产品重量的20%的任何方向的力量（但最大不可超过250N），将此力施于产品的最高点（但最高不可超过2m，且不可往上推），测试时任何在正常情形下使用的插孔均须定位，且将所有使用者可用的门及抽屉等均须置于最不利的位置；
4.针对置放于地板上的测试产品的另一项测试，先将所有的门及抽屉等物敞开，再施以一垂直向下的800N力量，施于设备上任何低于一公尺的工作平台或明显立足平面上。

判断方法：

测试产品不可以倾倒.

测试目的：

对于使用者不可拆卸的电源软线，在承受拉力时是否会符合标准要求。

测试方法：

1.先称出产品的重量；
2.根据重量查3C找出相对应的拉力；
3.在电源线上做记号（最接近线扣的确地方），再将推拉力计固定在电源线的一端，然后用相对应的力去拉25次，每次1秒。

判定方法：

测试后电源线不能被拉出2mm。

测试目的：

在正常或者单一故障的情况下二次测是否是安全低电压电路.

测试方法：

1.测试产品所有输出接任何负载的情况下，将示波器接于所要量测的零件后方.
2.若产品输入为交流，测试时接上交流，电压为最大的额定电压，然后由变压器后方往使用者可以接触到的地方量测，并纪录每经过一个零件的值，直到量测到的电压值小于42.4V（峰值）或者60V(直流).
3.对使电压衰竭至42.4V（峰值）或者60V(直流)的零件，对此零件破坏（短路或开路），破坏后量测其电压，若电压仍然维持42.4V（峰值）或者60V(直流)以下，则此测试可以停止；若其电压上升超过42.4V（峰值）或者60V(直流)以上，则回到步骤2继续寻找下一个零件，再重复步骤3，直到找到在正常和异常都可以使电压衰竭到42.4V（峰值）或者60V(直流)一下的电路，则测试可以停止.
4.若测试产品输入为直流电源，请把交流换成直流再依据步骤2和步骤3的程式进行测试。

判定方法：

在正常和异常测试后示波器量测到的电压在0.2秒前不可超过71V（峰值）或者120V(直流)，0.2秒后不可超过42.4V（峰值）或者60V(直流).
